Medida De Presión Y Temperatura
El transmisor de temperatura y presión T901 cumple los requisitos más rigurosos de supervisión de cargas líquidas. Conectado directamente al radar, sólo requiere un único picaje y electrónica para obtener mediciones tanto de temperatura como de presión.
El exclusivo diseño modular del transmisor de temperatura y presión T901 permite un fácil mantenimiento. Esta célula de presión de tipo absoluto soporta los ambientes más agresivos y puede conectarse mediante una manguera flexible para que sea insensible a los mares agitados. Sus sondas de temperatura (de una a tres) proporcionan mediciones de temperatura del líquido de gran precisión, en todo el perfil de alturas del tanque, que permiten al ordenador corregir directamente los parámetros de densidad.
Es un instrumento totalmente configurable, en el que se puede configurar la medida de presión y las tres temperaturas combinándolas como el cliente necesite:
- Presión + 1 temperatura (T901-P11A).
- Presión + 2 temperaturas (T901-P21A).
- Presión + 3 temperaturas (T901-P31A).
- Presión (T901P01TA-IG) / (T901P01TA-Manifold) / (T901-P01A).
- 1 temperatura (T901-P10) / (T901-P10 PI).
- 2 temperaturas (T901-P20) / (T901-P20 PI).
- 3 temperaturas (T901-P30) / (T901-P30 PI).
Información técnica de Medida De Presión Y Temperatura
Presión
- Rango: 800 a 2000 mbar (Absoluta).
- Precisión: ±0,3% del fondo de escala a 20ºC.
- Salida: 0,5 a 2,5 Vcc.
- Sobrepresión soportable: 4000 mbar (Absoluta).
- Alimentación: 5 Vcc.
Temperatura
- Sensores de temperatura: PT100Ω a 0°C (3 cables).
- Precisión: IEC 751 class B.
- Rango: -46°C to +250°C.
- Longitudes de sonda: 1m; 2m; 3m; 5m; 8m; 15m…
General
- Seguridad:
- II 1 G D.
- Ex ia IIC T6.
- Ex iaD 20 T80ºC.
- IP66/67.
Aprobado por la mayoría de las Sociedades Clasificadoras Marinas.
Materiales
- Carcasa: Acero inoxidable 316L.
- Sensores de temperatura: Acero inoxidable 316L.
- Sensor de presión: Acero inoxidable 316L.
- Diafragma: Cerámica.
Imágenes y vídeos

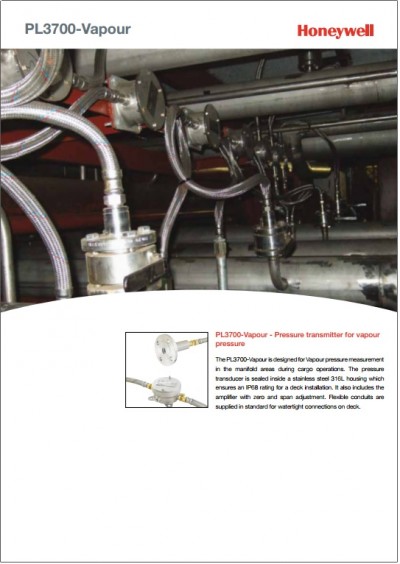

Descargas de Medida De Presión Y Temperatura
