Medida De Inclinación

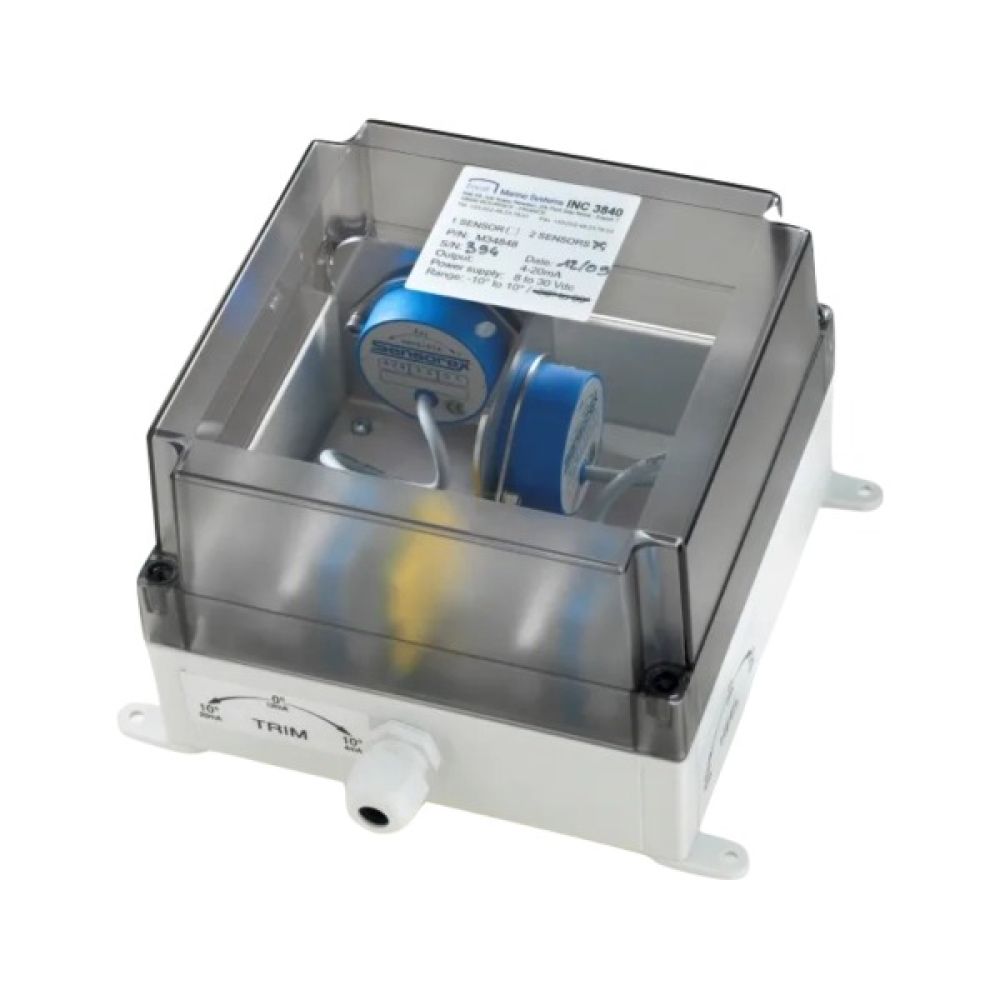

El inclinómetro INC3840 es un sensor capacitivo muy preciso para medir la inclinación con una gran estabilidad a largo plazo. La electrónica para el acondicionamiento de la señal está completamente integrada en la carcasa del sensor.
La inclinación del sensor conduce a un cambio proporcional de la capacitancia que es detectado por la electrónica. La señal de salida es directamente proporcional al ángulo de inclinación.
Existen 2 modelos de inclinómetros:
- Inclinómetro 34835-1/3: 1 sensor (TRIM o HEEL).
- Inclinómetro 34835-2/4: 2 sensores (TRIM y HEEL).
En ambos modelos, el sensor TRIM viene configurado de serie para instalación horizontal. No obstante, se puede configurar para montaje vertical si es necesario.
Información técnica de Medida De Inclinación
- Alimentación: 8 a 30 Vdc.
- Salida: 4 a 20 mA.
- Punto 0 (valor típico): 12 mA.
- Resolución: 0,01°.
- Constante de tiempo: 0,3 s.
- Sensibilidad del eje transversal: 1 %.
- Precisión: 0,1 % de la escala total.
- Rango: ± 10° o ± 30°.
Temperatura
- Operación: -40°C a +85°C.
- Almacenamiento: -45°C a +90°C.
Características especiales
Sensores llenos de un fluido no tóxico altamente estable que funciona como el dieléctrico de un condensador.
Sin histéresis medible.
Servicio de mantenimiento
Imágenes y vídeos

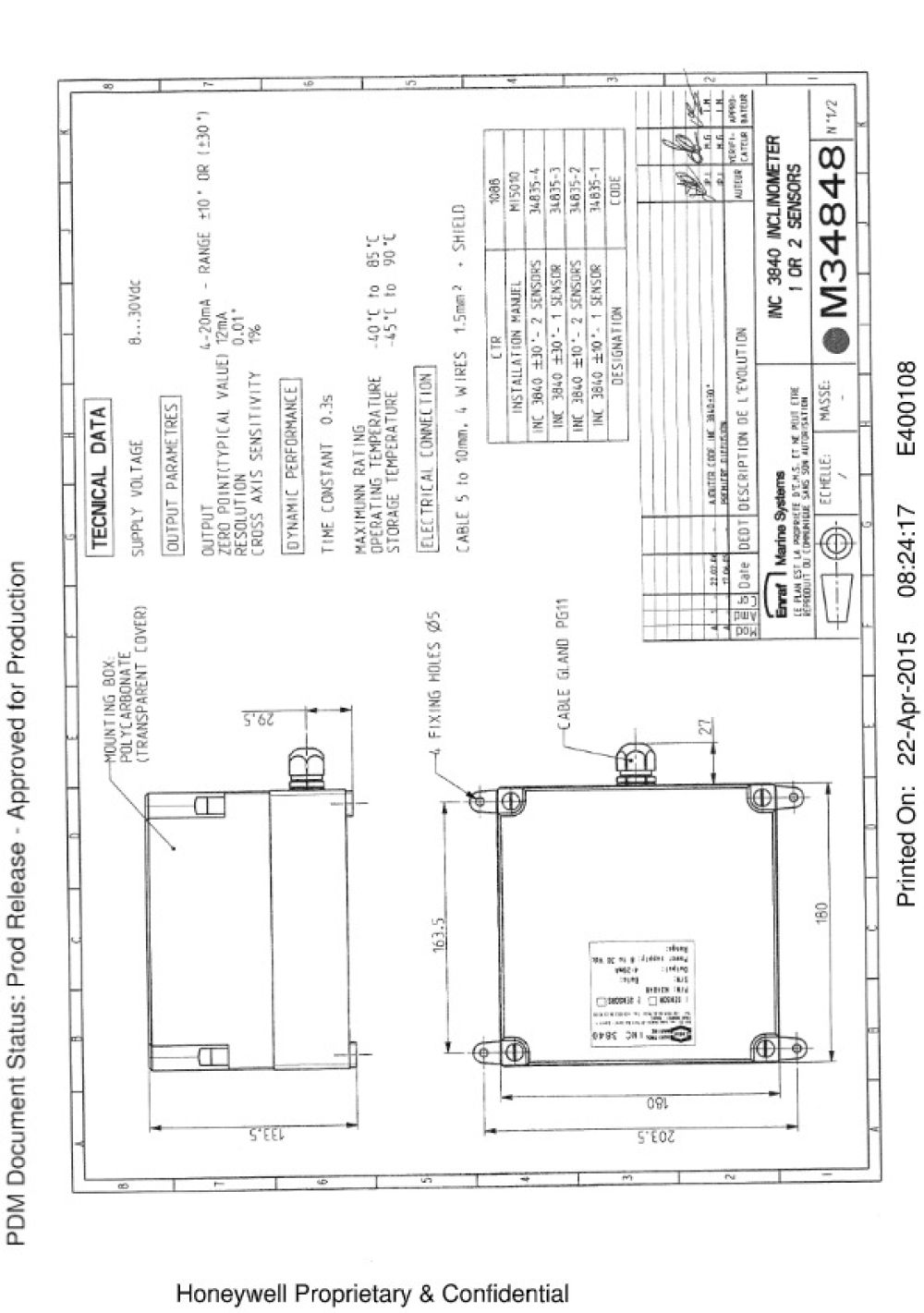

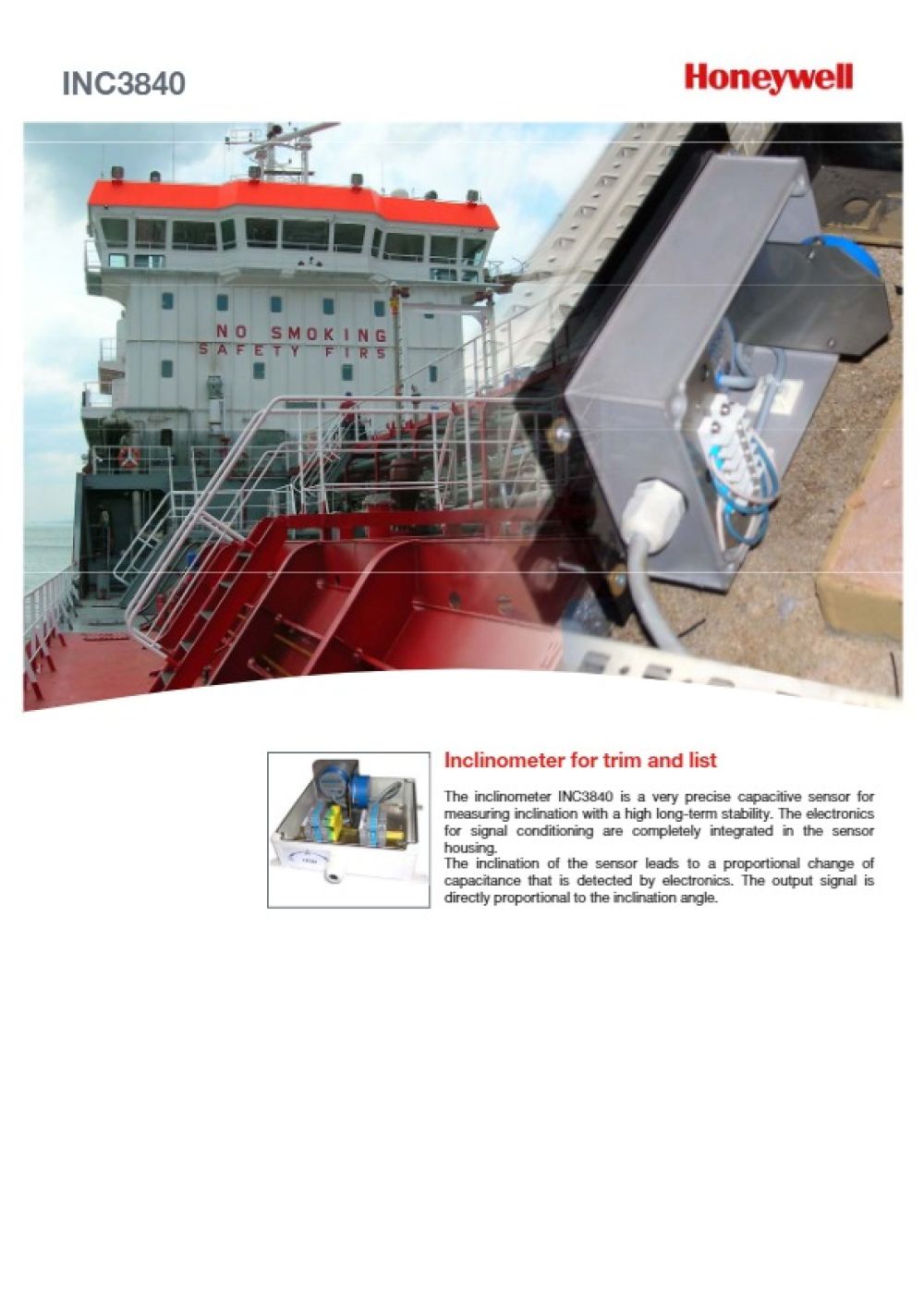

Descargas de Medida De Inclinación
