El transmisor de nivel eléctrico PL3700 se utiliza para la medición de nivel en tanques de lastre, aceite, agua dulce, productos químicos… Cubre también la medición de calados, la medición de presión en líneas de carga y la medición de gases inertes. Además, existe un modelo especial capaz de medir la presión atmosférica.

El PL3700 es un transmisor de nivel y presión de 4-20 mA de dos hilos que consta de un transductor y un amplificador conectados a través de un cable apantallado/ventilado de 3 hilos.

El transductor está totalmente soldado y es sumergible (IP68), alojado en acero inoxidable AISI 316L con un diafragma cerámico capacitivo.

El amplificador está alojado dentro de una carcasa de poliéster resistente al agua de mar (IP 66) que puede instalarse dentro de un área protegida contra los daños causados por el efecto de las olas, o dentro de una carcasa de acero inoxidable AISI 316l resistente al agua de mar (IP66/67) con un tubo flexible de adaptación de acero inoxidable que puede instalarse en cubierta.

El PL3700 puede fabricarse con diferentes rangos programables para la aplicación de nivel y presión, de tipo absoluto o relativo. Las medidas absolutas se pueden corregir utilizando otro transmisor (PL3700-ATM), las medidas relativas compensan la presión atmosférica en la propia caja eléctrica.

El transductor del PL3700 puede ser sumergido y montado en el interior del tanque usando un soporte adaptado o en un montaje lateral usando una brida adaptada.

Es un instrumento totalmente configurable, según la necesidad del cliente.

Especialmente diseñados para cumplir con todos los requisitos exigidos de monitorización de la carga.

PRESION
- Rango: 120 a 4000 mbar
- Precisión: ±0,3% del fondo de escala a 20ºC.
- Salida: 4-20 mA, 2 hilos
- Sobrepresión soportable: 6 a 25 bar
- Alimentación: 12-28 Vdc

TEMPERATURA
- Transductor: -40°C a +60°C
- Caja electrónica remota: -25°C a +85°C

GENERAL
- Seguridad:
        - Clase de protección:
                - Transductor:   IP68 a 10 bar
                - Caja remota:   IP66: Carcasa de poliéster resistente al agua del mar
                                            IP66/67: Carcasa de acero inoxidable
- Seguridad intrínseca para su uso en zonas peligrosas:
        - II 1 G D
        - Ex ia IIC or IIB T6
        - Certificado LCIE 02 ATEX 6180X

Aprobado por la mayoría de las Sociedades Clasificadoras Marinas.

Solicita presupuesto

Información técnica de Transmisores de nivel eléctrico

  • Medida presión atmosférica (PL3700-ATM)
  • Medida presión tuberías (PL3700-MANIFOLD)
  • Medida presión vapor (PL3700-VAPOUR)

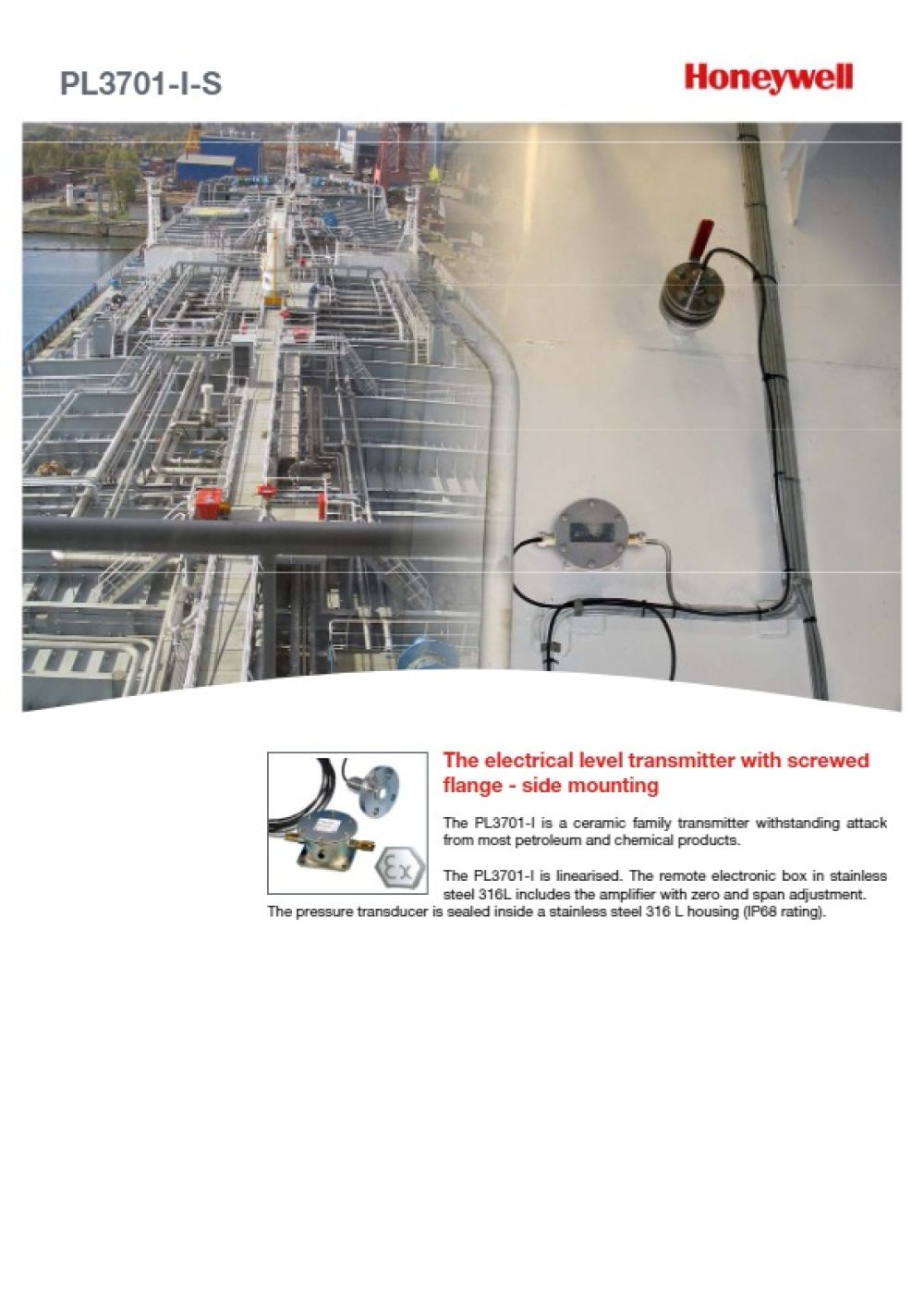

  • Medida nivel: Sensor en inox, Caja en inox, brida atornillada (PL3701-I-S)
  • Medida nivel: Sensor en inox, Caja en inox, brida soldada (PL3701-I-W)

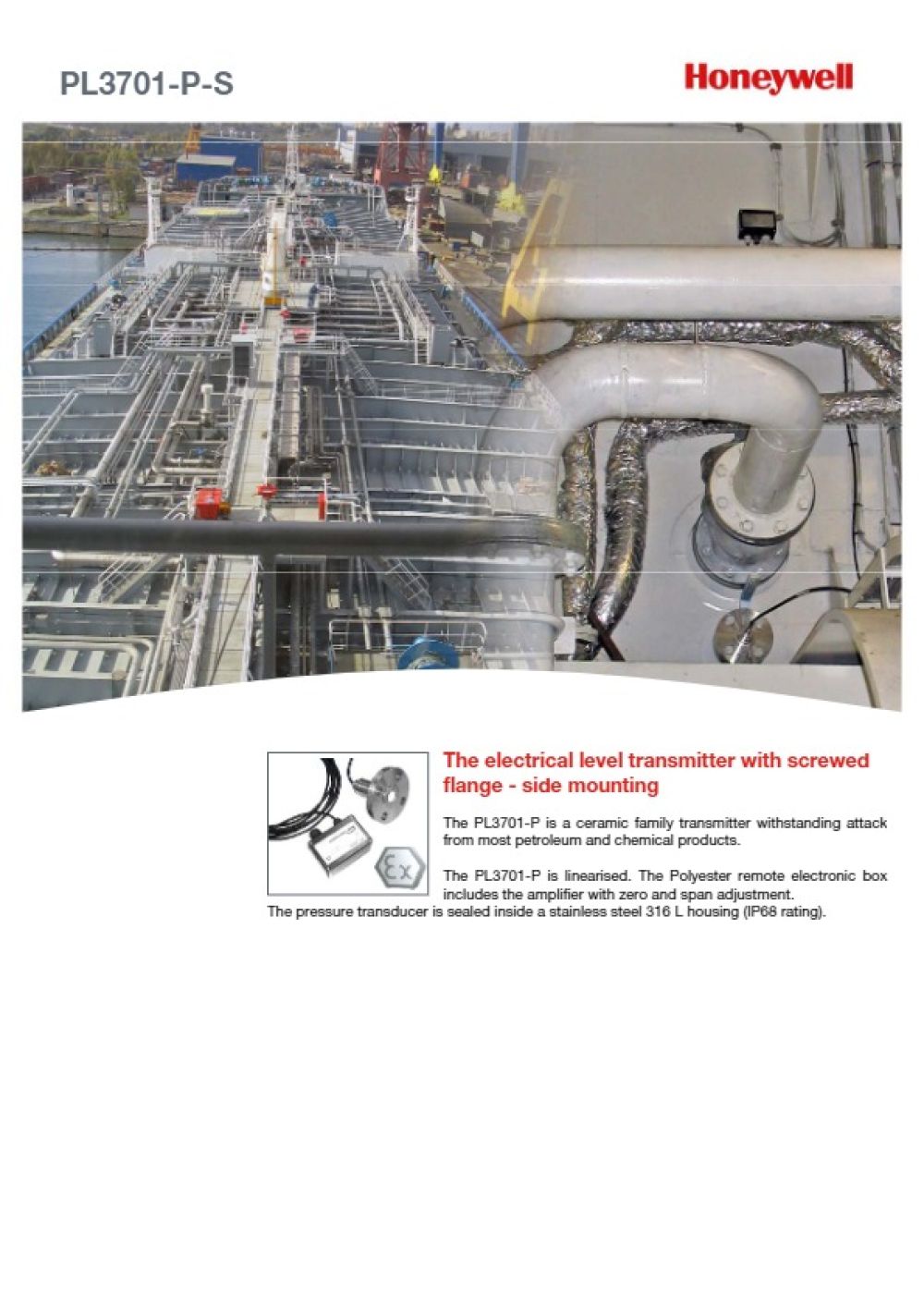

  • Medida nivel: Sensor en inox, Caja en poliéster, brida atornillada (PL3701-P-S)
  • Medida nivel: Sensor en inox, Caja en poliéster, brida soldada (PL3701-P-W)
  • Medida nivel: Sensor en inox, Caja en inox, sumergido (PL3702-I)
  • Medida nivel: Sensor en inox, Caja en poliéster, sumergido (PL3702-P)
  • Medida nivel: Sensor en composite, Caja en inox, sumergido (PL3702C-I)
  • Medida nivel: Sensor en composite, Caja en poliéster, sumergido (PL3702C-P)
  • Medida nivel: Sensor en composite, Caja en inox, bridado (PL3700C-I)Medida nivel: Sensor en composite, Caja en poliéster, bridado (PL3700C-P)
    • Materiales:
          -     Caja remota: Poliéster o acero inoxidable 316L
          -     Sensor: Composite o acero inoxidable 316L
          -     Cable del transmisor: Polietileno o fluoro etileno propileno (Opción para aplicación química o temperatura superior a 80°C)
          -     Diafragma: Cerámica
